在現代電子設計中，高性能的電源管理是核心環節之一。同步整流技術因其高效率和低功耗特性，成為電源轉換領域的熱門話題。LP35116P，作為高性能副邊同步整流驅動芯片，以其卓越的性能和可靠性，在充電器和適配器等應用中扮演著重要角色。本文將深入探討LP35116P芯片的電容選擇，為電子設計工程師提供實用的參考。

LP35116P芯片簡介

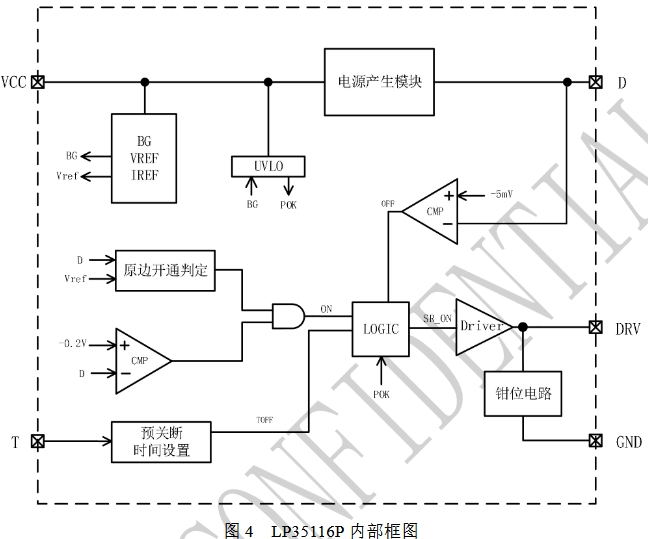

LP35116P是一款高性能、高耐壓的副邊同步整流控制芯片，適用于AC-DC的同步整流應用，支持正激和反激系統，并兼容DCM（斷續導通模式）和CCM（連續導通模式）等多種工作模式。該芯片采用專利技術，有效避免因激磁振蕩引起的誤開通，并集成VCC供電技術，無需輔助繞組供電，保證芯片VCC不會欠壓。

電容選擇的重要性

在LP35116P芯片的應用中，電容的選擇對于確保芯片穩定工作至關重要。電容不僅起到濾波作用，減少電源線上的噪聲，還對芯片的供電穩定性和響應速度有直接影響。

2腳位電容選擇指南

對于LP35116P芯片的2腳位，即VCC電源腳位，需要連接一個旁路電容到GND。這個電容的選擇需要考慮以下幾個因素：

    電容值：通常，電容值的選擇取決于芯片的工作頻率和所需的瞬態響應。對于LP35116P，推薦使用10uF至100uF的陶瓷電容或電解電容。

    ESR和ESL：等效串聯電阻（ESR）和等效串聯電感（ESL）是影響電容性能的兩個重要參數。低ESR和ESL的電容可以提供更好的瞬態響應和更低的紋波電壓。

    溫度系數：電容的溫度系數影響其在不同溫度下的工作性能。選擇溫度系數低的電容可以保證在寬溫度范圍內的穩定性。

    封裝和尺寸：根據PCB布局和空間限制，選擇合適的封裝和尺寸，以確保電容可以適配并滿足設計要求。

結論

LP35116P芯片的電容選擇是一個綜合性的決策過程，需要考慮電容的值、ESR、ESL、溫度系數等多個因素。正確的電容選擇不僅能夠保證芯片的穩定運行，還能提高整個電源系統的效率和可靠性。通過本文的指南，希望能夠幫助電子設計工程師在設計中做出更合適的電容選擇，優化電源管理方案。
