在現代電子設備中，LED顯示屏的應用越來越廣泛，從簡單的家用電器到復雜的工業控制設備，都需要可靠的LED驅動控制芯片來實現顯示和交互功能。AIP1638作為一款高性能的LED驅動控制專用電路，憑借其強大的功能和兼容性，逐漸成為市場上的熱門選擇。本文將詳細介紹AIP1638的功能框圖及引腳說明，并探討其如何完美替代TM1638。
AIP1638概述及典型應用線路
AIP1638是由中微愛芯開發的一款帶鍵盤掃描接口的LED驅動專用電路。它集成了鍵盤掃描接口、MCU數字接口、數據鎖存器等電路，主要應用于冰箱、空調、家庭影院等產品的顯示屏驅動控制。AIP1638采用功率CMOS工藝，支持10段×8位的顯示模式，具備8×3bit的鍵掃描功能，以及8級可調的輝度調節電路。此外，它還內置了RC振蕩器（400KHz±5%）和上電復位電路，采用SOP28封裝形式。
AIP1638典型應用線路
AIP1638簡介
AIP1638主要由以下幾個部分組成：
鍵盤掃描接口：通過K1-K3引腳實現鍵盤掃描數據輸入，能夠檢測按鍵狀態并將其鎖存。
MCU數字接口：包括CLK（時鐘輸入）、DIO（數據輸入/輸出）、STB（片選）等引腳，用于與微控制器進行通信。
數據鎖存器：用于存儲通過串行接口從外部器件傳送到AIP1638的數據，確保數據的穩定性和準確性。
顯示驅動電路：包括SEG1-SEG10和GR1-GR8引腳，用于驅動LED顯示屏。SEG引腳為段輸出，GR引腳為位輸出。
輝度調節電路：通過占空比8級可調的方式，實現對LED顯示屏亮度的調節。
內置RC振蕩器和上電復位電路：提供穩定的時鐘信號和上電復位功能，確保芯片在上電后能夠正常工作。
AIP1638引腳說明

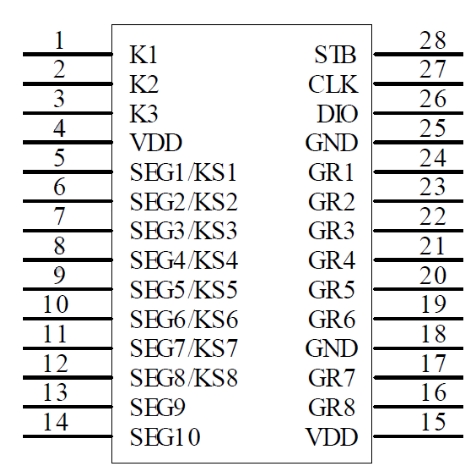

AIP1638的引腳排列圖如下圖所示
以下是AIP1638各引腳的功能說明：
| 引腳 | 符號 | 引腳名稱 | 功能 |
|---|
| 1-3 | K1-K3 | 鍵掃數據輸入 | 輸入該腳的數據在顯示周期結束后被鎖存 |
| 4、15 | VDD | 邏輯電源 | 5V±10% |
| 5-12 | SEG1/KS1-SEG8/KS8 | 輸出（段） | 段輸出（也用作鍵掃描），P管開漏輸出 |
| 13、14 | SEG9、SEG10 | 輸出（段） | 段輸出，P管開漏輸出 |
| 16、17 | GR7、GR8 | 輸出（位） | 位輸出，N管開漏輸出 |
| 18、25 | GND | 邏輯地 | 接系統地 |
| 19-24 | GR1-GR6 | 輸出（位） | 位輸出，N管開漏輸出 |
| 26 | DIO | 數據輸入/輸出 | 在時鐘上升沿輸入/輸出串行數據，從低位開始 |
| 27 | CLK | 時鐘輸入 | 上升沿輸入/輸出串行數據 |
| 28 | STB | 片選 | 在上升或下降沿初始化串行接口，隨后等待接收指令。STB為低后的第一個字節作為指令，當處理指令時，當前其他處理被終止。當STB為高時，CLK被忽略 |
特殊引腳說明

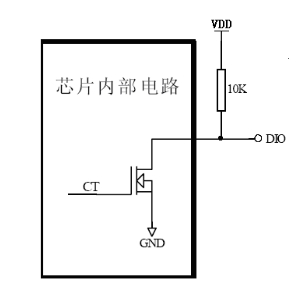

DIO端口結構：DIO口在輸出數據時為N管開漏輸出。在讀鍵時需要外接1K-10K的上拉電阻，推薦10K的上拉電阻。DIO在時鐘的下降沿控制N管的動作，此時讀數不穩定，只有在時鐘的上升沿讀數才是穩定的。時序參考圖7。
VDD和GND：VDD為邏輯電源，提供5V±10%的電源電壓；GND為邏輯地，接系統地。
AIP1638如何完美替代TM1638
AIP1638在功能和引腳定義上與TM1638高度兼容，因此可以完美替代TM1638。以下是AIP1638替代TM1638的優勢：
功能兼容性：AIP1638支持與TM1638相同的顯示模式（10段×8位）和鍵掃描功能（8×3bit），并且在輝度調節、串行接口等方面具有相同的功能。
引腳兼容性：AIP1638的引腳定義與TM1638基本一致，包括VDD、GND、CLK、DIO、STB等關鍵引腳的功能和電氣特性都高度相似，因此在硬件設計上可以直接替換。
性能提升：AIP1638在某些性能指標上進行了優化，例如內置RC振蕩器的頻率精度更高（400KHz±5%），能夠提供更穩定的時鐘信號。此外，AIP1638的功耗更低，最大功率損耗為400mW，相比TM1638具有更好的能效比。
成本優勢：由于AIP1638在設計上進行了優化，其生產成本相對較低，能夠?yàn)橛脩籼峁└咝詢r(jià)比的選擇。
總結
AIP1638是一款高性能的LED驅動控制專用電路，憑借其強大的功能、兼容性和成本優勢，逐漸成為市場上的熱門選擇。通過詳細的引腳說明和功能框圖，我們可以清晰地了解AIP1638的工作原理和應用方式。AIP1638不僅能夠完美替代TM1638，還在某些性能指標上進行了優化，為用戶提供了一個更可靠、更高效的解決方案。
