在現代電子設備中,小家電輔助電源的需求日益增長,對電源的性能要求也越來越高。FT8441SQ憑借其卓越的性能,成為設計高精度、高效率、低成本恒壓輸出開關電源的理想選擇。本文將深入解析基于FT8441SQ的5V250mA開關電源方案,涵蓋其設計特點、電源規格、電路原理圖、PCB布局以及物料清單(BOM)等關鍵內容。
FT8441SQ是一款高性能、高精度、低成本的非隔離PWM功率開關,專為滿足小家電輔助電源等應用場景而設計。其主要特點如下:
該方案支持90Vac~264Vac的全電壓輸入范圍,適用于50/60Hz的交流電源,能夠確保電源在全球不同電網環境下都能穩定工作,無需額外的電壓適配器,大大提升了電源的通用性和便利性。
在115Vac和230Vac滿載條件下,電源的效率可達64%,這一效率水平在同類產品中表現優異,能夠有效降低能耗,提升電源的整體性能。同時,紋波電壓控制在80mV以內,確保輸出電壓的穩定性,為負載設備提供高質量的電源支持。
FT8441SQ內置續流和反饋二極管,極大地簡化了外圍電路設計。這種設計不僅減少了元件數量,降低了成本,還提高了電路的可靠性和穩定性,使得PCB布局更加簡潔,調試過程也更為方便。
采用BUCK-BOOST結構,并使用工字電感,進一步減少了外圍元件數量。這種結構設計不僅優化了電源的性能,還有效降低了成本,使其在市場上更具競爭力。
內置高壓啟動功能,起機時間短,典型值僅為50ms,能夠快速響應負載變化,確保電源的穩定輸出。此外,FT8441SQ還具備優越的動態響應能力,能夠有效應對負載突變等情況,保障電源系統的穩定運行。
FT8441SQ內置650V高壓MOS,使得IC在工作過程中溫度較低,進一步提升了電源的可靠性。同時,該方案還具備欠壓、過壓、過溫、過流以及輸出短路保護等多種保護功能,全方位保障電源的安全運行,延長電源的使用壽命。
以下是該5V250mA開關電源方案的主要電源規格:
FT8441SQ的電路原理圖設計簡潔而高效,充分體現了其內置二極管的優勢以及BUCK-BOOST結構的特點。以下是電路原理圖的簡要介紹:
交流輸入電壓首先經過整流橋進行整流,轉換為直流電壓,然后通過輸入濾波電容進行濾波,以減少輸入電壓的紋波和噪聲,為后續的PWM控制電路提供穩定的直流輸入。
FT8441SQ內部的電流模PWM控制器根據反饋信號調節PWM信號的占空比,從而控制功率開關管的導通和截止時間。功率開關管采用內置的650V高壓MOS,能夠承受較高的輸入電壓,同時確保開關過程的高效性和可靠性。
經過功率開關管的開關作用,輸出電壓通過輸出濾波電感和電容進行濾波和穩壓,最終輸出穩定的5V電壓。輸出濾波電感采用工字電感,其感量為0.33mH,能夠有效抑制輸出電流的紋波,確保輸出電壓的穩定性。
電路中還設計了多種保護功能,如欠壓保護、過壓保護、過溫保護、過流保護以及輸出短路保護等。這些保護功能通過相應的檢測電路和保護芯片實現,能夠在電源出現異常情況時及時切斷電源,保護負載設備和電源自身免受損壞。

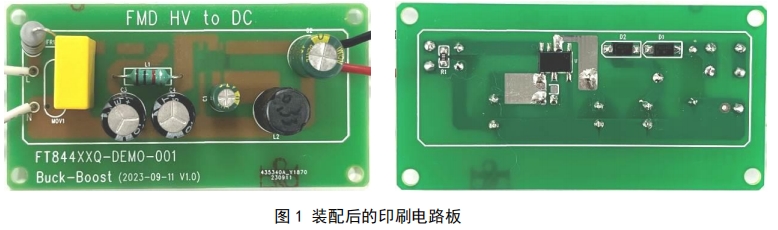

PCB布局對于電源的性能和可靠性至關重要。以下是該方案的PCB布局要點:

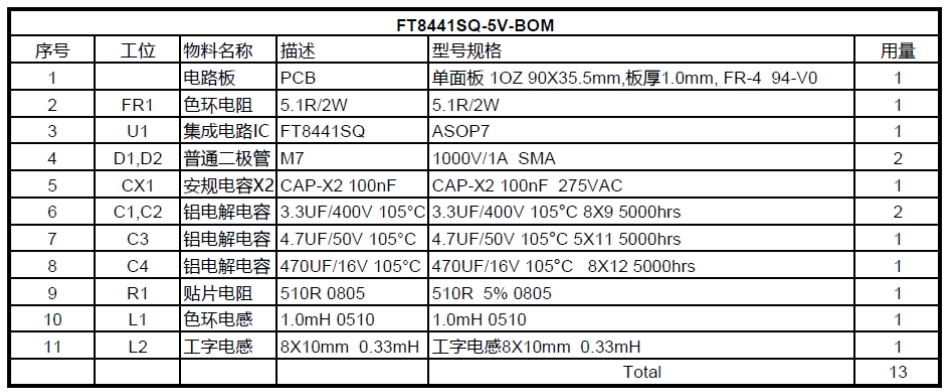

以下是該5V250mA開關電源方案的主要物料清單:
